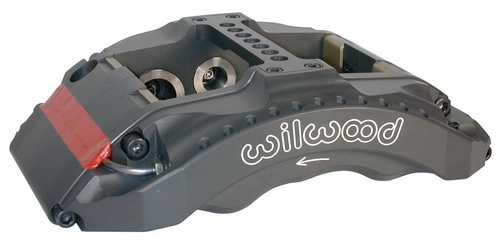

120-7483-FS WILWOOD суппорт тормозной 6 поршней , серия STR6, левый, под диск 327мм Х 41,1мм
STR6 Суппорт с креплением радиального типа
Суппорт с креплением радиального типа Wilwood's STR это результат разработки и длительного тестирования тормозной системы гоночного типа с повышенными требованиями к рабочей температуре. Для гоночных автомобилей класса STOCK не существует более серьезных испытаний чем гонка по легендарным трассам таким как "Martinsville" и "Watkins Glen". Супорт серии STR разработан для превосходного функционирования в таких экстремальных условиях.
Разработка суппорта началась со структурного анализа прототипов методом конечных элементов, и стресс анализом лучших вариантов. Итог, - высокая степень прижима с малым значением хода поршня, и , небольшое количество тормозной жидкости требуемое для функционирования. Это обеспечивает точное "чувство педали" и предсказуемое надежное замедление. Суппорт спроектирован для использования с самыми широкими, и наиболее термально эффективными тормозными дисками . Длительные испытания прототипов привели к минимизации структурных изменений, и габаритов как самого суппорта, так и других компонентов тормозной системы. Сравнительные тесты суппорта WILWOOD STR с другими тормозными спортивными системами дали отличные результаты с превосходящими показателями, особенно по рассеиванию тепла.
Суппорт STR весит всего 4.7 кг, состоит из 6 поршней разного диаметра, и легко сочетается с распространенными тормозными цилиндрами, и педалями . Размер и расположение каждого поршня на суппорте эффективно меняют усилие прижима колодки к диску, для компенсации температурных и геометрических изменений по всей рабочей поверхности. Это обеспечивает равномерный и плоский износ колодки во время длительных и экстремальных замедлений в гоночных условиях. Экслюзивные термоизолирующие поршни Thermlock® T2 чрезвычайно уменьшают передачу тепла от колодки к телу суппорта, компрессионым сальникам, и рабочей жидкости. Это не только обеспечивает нормальную для безопасного функционирования суппорта температуру, но позволяет колодке рассеивать тепло через тормозной диск. Соединение составляющих суппорта выполнено посредством десяти "преднагруженных" болтов, что обеспечивает несравненную прочность. В верхней части конструкция оснащена дополнительным соединением, что обеспечивает дополнительную прочность, и также возможность быстрой и легкой замены колодок без снятия суппорта. Двух-компонентный штуцер прокачки позволяет производить слив жидкости, в том числе и нагретой, без риска повреждения сальников поршней. Все каналы соединения составляющих суппорта вибродемпфированы для стрессоусточивости и уменьшения риска повреждения от грязи. Это делает данный суппорт не только прочнее чем моноблочную конструкцию, но и гораздо более легко и быстрообслуживаемый в гоночных условиях.
Суппорт STR использует типоразмер колодки 9330 с составами серии PolyMatrix наиболее подходящими для соревнований профессионального уровня.
Уникальные термоизолирующие поршни Thermlock® T2 Short Track Piston это страндартная комплектация для серии суппортов STR.
Совместимость с тормозными дисками
Для диска шириной, мм(дюймы): 41,1 (1.62)
Максимально допустимая ширина диска, мм(дюймы): 41,1 (1.62)
Минимально возможная ширина диска, мм(дюймы): 41,1 (1.62)
Максимально допустимый диаметр тормозного диска , мм(дюймы): 327(12.88)
Минимально возможный диаметр тормозного диска, мм(дюймы) : 327(12.88)
Спецификация используемых тормозных колодок
Типоразмер колодок 1: 9330
Типоразмер колодок 2: нет
Типоразмер колодок 3: нет
Суммарная тормозная площадь колодок, см2 (in?): 86,58 (13.46)
Суммарный обьем колодок, см3 (in?): 216,3 (13.2)
Спецификация используемых поршней
Диаметр поршня №1 , мм (In): 41,14 (1.62)
Диаметр поршня №2 , мм (In): 31,75 (1.25)
Диаметр поршня №3 , мм (In): 31,75 (1.25)
Диаметр поршня №4 , мм (In): не используется
Суммарная площадь поршней, см2 (in?): 29,16 (4.52)
Спецификация крепления (поставляется отдельно)
Тип крепления : Радиальный
Сторона использования:левая
Расстояние между креплениями , мм (In): 198,12 (7.8)
Диаметр отверстий под крепление , мм (In): 12,19 (0.48)
Высота крепления, мм (In): 58,5 (2.29)
Запасные части и акссесуары
Артикул компрессионых сальников поршней (комплект) : 130-5660
Артикул заменных пыльников : не используются
Артикул заменного поршня №1: 200-7398
Артикул заменного поршня №2: 200-7402
Артикул заменного поршня №3: 200-7402
Артикул заменного поршня №4: не используется
Уплотнительные сальники каналов между сторонами суппорта: внешние трубки
Комплект соединительных болтов:
Направляющая колодки, левая сторона : 300-7490
Направляющая колодки, правая сторона: 300-7490
Возвратная скоба колодки: не используется
Комплект штуцера прокачки: 220-0627
Соеденительная трубка со штуцером прокачки: 190-7507
Соеденительная трубка: 190-7547
